Lắp Đặt Trạm Cân Xe Tải

Tìm hiểu về trạm cân xe tải điện tử cho xe tải, xe ô tô. Chi phí cần thiết lắp đặt Trạm cân ô tô và những bộ phận chính trong 1 hệ thống cân xe tải , và 1 số loại sản phẩm thông dụng lắp đặt ở Việt Nam , cách bảo trì và các vấn đề cần lưu ý khí sử dụng trạm cân xe tải,  cân điện tử .

• Các hãng sản phẩm được Hoàng Thiên nhập khẩu  phổ biến : CAS- Korea , CURIOTEC- Korea , Keli , Yaohua , Sensocar- Tây Ban Nha . AND-Japan

Trạm cân xe tải

• Các hãng loadcell, đầu hiển thị cân  được nhập khẩu trực tiếp từ nhà cung cấp thông qua công ty cân Hoàng Thiên

Nguyên lý hoạt động trạm cân xe tải , ô tô

1. Trạm cân xe tải điện tử là gì ?

Trạm cân ô tô, xe tải điện tử là sản phẩm , thiết bị đo lường tải trọng xe ô tô , xe tải và các xe ô, xe tải có liên quan.

Trạm có thể cân các loại xe như : xe ô tô, xe tải, xe Ben, xe bồn, container, ...

Nguyên lý hoạt động dựa theo cảm biến điện tử ( Loadcell )  chứ không phải bằng cơ học truyền thống.

Khi xe ô tô đứng trên sàn cân , Người sử dụng chỉ cần nhìn vào đầu hiển thị cân điện tử để ghi lại dữ liệu.



2. Những bộ phận chính của trạm cân xe tải hiện nay  thường lắp đặt tại Việt Nam

Cũng giống như hệ thống cân ô tô khác trên thị trường ,   trạm cân ô tô luôn gồm những bộ phận quan trọng thiết yếu như:

a. Đầu cân hiển thị ( Inicators )

• Đầu cân có thể kiểm tra, thông báo toàn bộ trọng lượng, trọng lượng quá tải, thiếu tải qua hệ thống màng hình hiển thị, biểu tượng đồ họa trên màn hình.
• Với nhiều tính năng mở rộng có các chức năng riêng. Đầu cân cung cấp kết quả cân đo, định lượng chính xác hơn, kể cả khi số lượng hàng hóa cân tăng lên,
• Độ chính xác khi cân đếm hoàn toàn tự động nhảy mức cân.
• Cố định khung thời gian sẽ hiển thị kết quả trung bình của trọng lượng cho đến khi cân tiếp tục được kích hoạt và chuyển sang các khung thời gian khác.
• Việc cố định khung thời gian sẽ làm hiệu quả, tăng năng suất cho các loại cân động vật.

b. Bàn cân , sàn cân :

• Bàn cân được làm từ thép hoặc bê tông phụ thuộc vào địa hình và yêu cầu của chủ đầu tư .

Sàn cân xe tải , ô tô bằng bê tông cốt thép

Sàn cân xe tải , ô tô bằng thép

• Thiết kế bàn cân có thể kiểu nổi hay kiểu chìm , hoặc nữa nổi nữa chìm

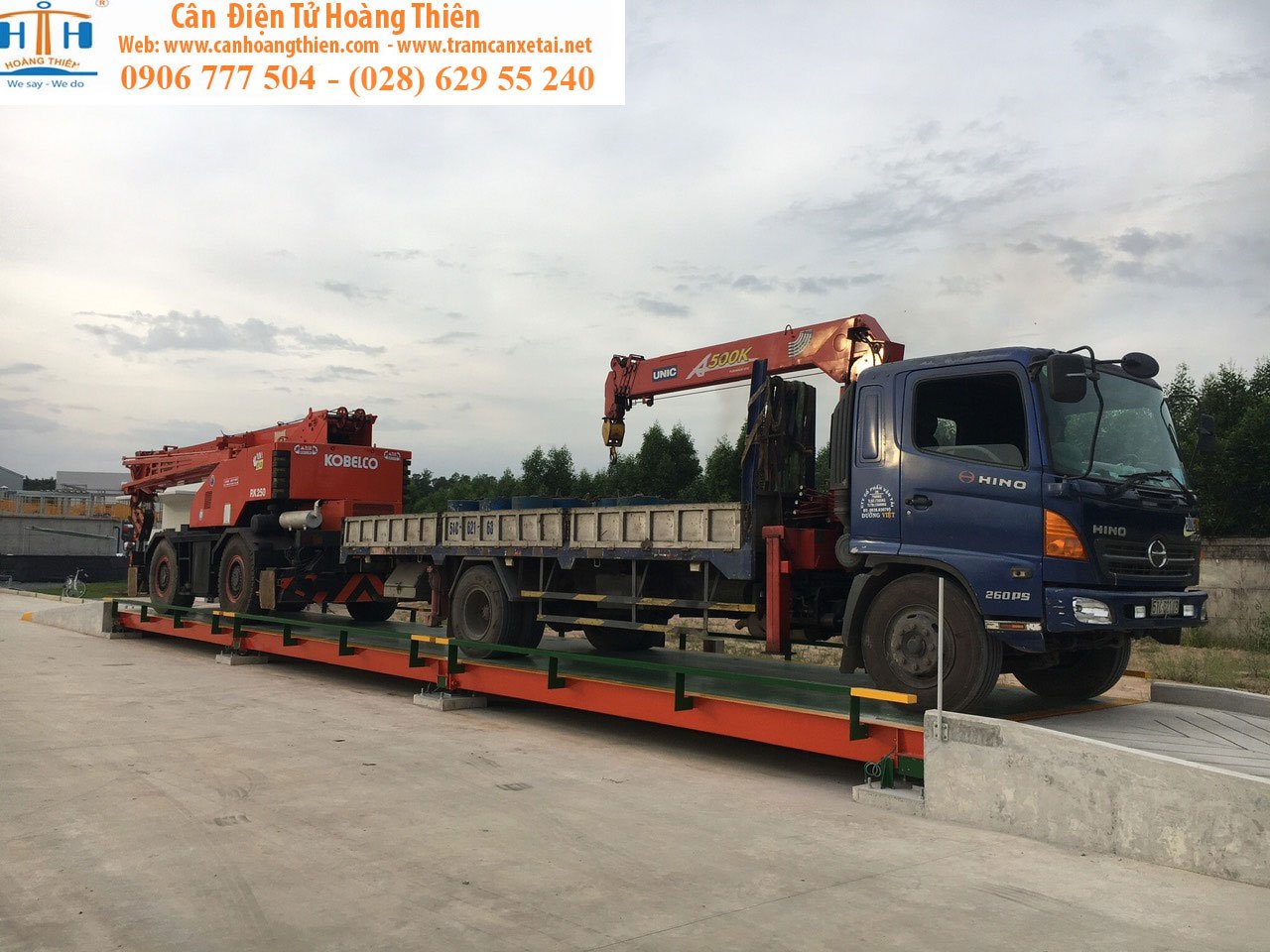

Lắp đặt sàn cân xe tải , ô tô tải trọng 80 tấn kiểu chìm

Cân ô tô , cân xe tải kiểu nổi

Cân ô tô , xe tải nữa nổi nữa chìm

• Loại kiểu cân tùy thuộc vào khách hàng và mục đích sử dụng , tiện ích mặt bằng tại nơi lắp đặt.
• Kích thước chuẩn của sàn: 3x10m 3x12m , 3x16m , 3x18m
• Tải trọng cân từ 30-120 Tấn , và sàn chịu lực 150% quá tải an toàn .



c. Loadcell cảm biến lực :

Loadcell cân xe tải , ô tô

• Ở đây tùy thuộc vào chủng loại Loadcell có thể dung từ 4-6-8 loadcell cảm biến lực trên 1 trạm cân ô tô .
• Loadcell đa dạng chủng loại , giá cả phụ thuộc vào từng hãng , và chất lượng loadcell
• Các hãng loadcell nhập khẩu  phổ biến : CAS- Korea , CURIOTEC- Korea , Keli , Yaohua , Sensocar- Tây Ban Nha . AND-Japan
• Mua các hãng loadcell cân xe tải , ô tô Tại đây

Phụ kiện đi kèm khác :

Ngoài ra còn các phụ kiện khác kém quan trọng hơn như :

Máy tính, Máy in,

Hộp nối loadcell  , Hộp hiển thị phụ cho tài xế xem…

Máy phát điện ,ổn áp cho hệ thống ..

2. Lắp đặt và thi công :

Công ty Cân Hoàng Thiên luôn lắp đặt các trạm cân ô tô  trên toàn quốc như : Lắp đặt trạm cân  tại Bình Dương , Hồ Chí Minh , Long An , Đồng Nai , Bà Rịa - Vũng Tàu , Bình Phước ,......

Lắp đặt sàn cân ô tô bằng bê tông

CÔNG TY TNHH CÂN HOÀNG THIÊN (HTH)

Địa chỉ : C124 Khu Dân Cư Thới An, Đường Lê Thị Riêng, P.Thới An, Q.12, Tp Hồ Chí Minh

Tel                   : (028) 629 55 240 - (028) 629 55 214         Fax: (028) 629 55 241

Hotline             : 0909 713 803 - 0909 783 803 - 0906 777 516

Email               : hthscale@hoangthienscale.com -  Email: hoangnam_cas@yahoo.com

Website           : www.hoangthienscale.com   -   http://canhoangthien.com/

www.facebook.com/candientuhoangthien/

Bộ Thiết Bị Trạm Cân Ô Tô Chính Hãng CAS-Korea

Cung cấp và lắp đặt trạm cân xe tải, ô tô. Bộ thiết bị chính hãng CAS –Korea . Trạm cân có tải trọng đa dạng từ 40,60,80,100,120 Tấn.  . Giá cả lắp đặt trạm cân hợp lý, cạnh tranh và rẻ nhất nhì trường Việt Nam . Bảo hành lên đến 2 năm

• Tên bộ sản phẩm                             :  CAS CI-200, WBK-30T, JXH
• Bộ sản phẩm bao gồm :
• Đầu hiển thị cân                              :  CAS CI-200A
• Cảm ứng lực cân Loadcell              :  WBK-30T Hãng CAS-Korea
• Hộp nối kỹ thuật số :                        :  JXHG-8C/6C/4C

Ưu điểm cân xe tải Analog :

• Dễ chế tạo.
• Sản phẩm đa dạng.
• Dễ thay thế sửa chữa.
• Giá thành rẻ.
• Có thể kết hợp với các loại đầu cân analog khác nhau

Nhược điểm cân xe tải Analog :

• Tín hiệu nhỏ dễ bị tổn hao, nhiễu gây sai số, khoảng cách truyền ngắn.
• Khó xác định được lỗi khi hỏng.
• Dễ bị can thiệp bằng các mạch điện tử vào trong hệ thống nhằm gian lận kết quả.
• Lắp đặt, căn chỉnh hiệu chuẩn phức tạp và khó.

Ứng dụng :

• Trạm cân xe điện tử kỹ thuật số CAS chuyên dùng cho các khu công nghiệp sản xuất,
• Trạm cân xe tải , thuê cân xe tải, cân xe công ty, sử dụng rộng rãi trong doanh nghiệp lớn và nhỏ
• Sản phẩm mới , cực chính xác, sử dụng lâu dài, thiết bị đạt cấp chính xác OIML và an toàn. 

Thông tin kỹ thuật về bộ sản sản phẩm

1.ĐẦU HIỂN THỊ CÂN KỸ THUẬT SỐ CAS CI-200A :

Đặc điểm sản phẩm

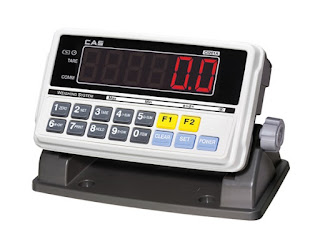

Đầu cân điện tử hãng CAS Model CI-200A

• Chống tia nước/bụi IP 65
• Tốc độ chuyển đổi A/D nhanh (80 lần/giây)
• Độ phân giải cao 1/10.000
• Sử dụng pin khô: Pin sạc
• Hỗ trợ cảm biến 4 – 6 dây
• Cổng giao tiếp: RS 232
• Ứng dụng: Cân bàn, cân sàn, cân kiểm tra, xe tải, đóng bao…

Thông số kĩ thuật :

• Điện áp cấp                 : DC 5V
• Cảm biến                    : 8ea (350 Ω)
• Khoảng chỉnh zero      : 0-2mV/V
• Đường tuyến              : 2.0µV/D (OIML, NTEP) 0.5µV/D (Non approval)
• A/D trong                     : 1/520.000
• A/D ngoài                    : 1/10.000 (1/30.000 Non approval)
• A/D tỉ lệ truyền                        : 80 times/sec
• Thời gian sử dụng pin      : Approx 33hours
• Thời gian sạc                   : 12 hours
• Bàn phím                     : Numeric keys & 5 function keys
• Hiển thị                                    : 6 Segment 1 inch LED/ 3 color weight comparison LED (CI 200SC)
• Nguồn chính                : DC  12V Adaptor & 6V Rechargeable battery
• Nhiệt độ vận hành       :   -10 – 40 Độ C
• Kích thước (mm)        : 206 x 91 x 139 ( W x D x H)
• Trọng lượng                : Approx 0.5
• Cấp bảo vệ                 : IP 65

2. LOADCELL  CAS  WBK-30TL ANALOG:

Đặc điểm sản phẩm Loadcell CAS WBK_30TL Analog

• Vật liệu: thép hợp kim hoặc thép không gỉ
• OIML C3 được phê chuẩn (OIML R60)
• Bảo vệ lớp IP68
• Dùng cho cân ô tô, cân xe tải
• Hãng sản xuất CAS - KOREA



Thông số kỹ thuật cảm biến tải hãng CAS Model WBK-30TL Analog :

• Tải trọng công suất/ Rate capacity (tấn): 10, 25, 50
• Điện áp ra / Rated output (mV/V) : 2.0+/- 0.25%
• Cấp chính xác / Approval class : OIML R60
• Đại số tuyến tính / Combined error (%R.O) : 0.03 / 0.02
• Đại số lập lại / Repeatability (%R.O) : 0.02 / 0.01
• Độ trễ (30 min) / Reep (%R.O) : 0.03 / 0.017
• Hiệu ứng nhiệt độ tại điểm 0 / Temp Effect on 0 value : 0.03 / 0.014
• Hiệu ứng nhiệt độ tại ngõ ra / Temp Effect on out value : 0.03 / 0.011
• Cân bằng điểm 0 / Zero balance (%R.O) : +/- 1
• Điện áp kích thích / Recommended excitation (VDC) : 10
• Điện áp kích thích tối đa / Maximun excitation (VDC) : 15

Ưu điểm Loadcell CAS WBK-30T

• Độ chính xác: Lựa chọn dựa vào 2 thành phần: Thứ nhất, đầu cân điện tử có độ phân giải trong càng cao thì hiển thị càng chính xác (nên chọn > 1500e).
• Thứ hai, độ nhạy cảm biến Loadcell càng nhỏ thì chính xác cao (nên chọn <= +_ 2mv).
• Độ bền: Lệ thuộc vào hai yếu tố: Người sử dụng và chất lượng cân điện tử. Vì vậy hãy giữ gìn vệ sinh cân điện tử sạch sẽ. Đồng thời, nên chọn cân điện tử được bao bọc vỏ bên ngoài bằng sắt không rỉ hoặc vật liệu tốt hơn.
• Cần phải đạt các tiêu chuẩn IP65 trở lên thuộc những nhãn hiệu phổ biến. 

3. HỘP NỐI LOADCELL YAOHUA JXH 8C/ JXH6C/ JXH 4C

Thông số kỹ thuật Hộp nối analog Yaohua JXH chính hãng Hoàng Thiên



Hộp nối Loadcell Hãng Yaohua model JXH

• Able to connect with strain gauge load cell at resistance of 350-800 ohm, excitation 5~15V DC (TVS pipe Umax=18V)
• Selection of connection mode:
• JXH-xB for parallel mode;
• JXH- xC for serial mode ( x for quantity of load cell : 4, 6, 8 )
•  (Dành cho kết nối cảm biến lực 4 6 8)
• Model: JXH-4C; JXH-4B; JXH-6C; JXH-6B; JXH-8C; JXH-8B
• High precision potentiometer
• Selection of stainless steel housing, aluminum housing, plastic housing
• For parallel mode, wire connection method with selection of compacting or  welding
• For parallel mode, equipped with TVS pipe
• Customized for 10 wire



Tùy thuộc vào nhu cầu mà loại cân có nhiều kích cỡ, giá tiền khác nhau và thông số khác nhau.

• Ngoài ra, cân Hoàng Thiên còn cung cấp các loại  sản phẩm như : cân sàn, trạm cân xe tải, cân bàn điện tử, cân phân tích, cân kỹ thuật, cân treo, cân tính giá, cân công nghiệp,...
• Phụ kiện cân như : loadcell, dây cáp, bàn cân, đầu cân.
• Đảm bảo hàng chính hãng 100% từ các thương hiệu cân điện tử nổi tiếng như : CAS, Ohaus, Yaohua, Excell, AND, Metter Toledo, Jadever, Kern, Kendy, VMC,...

Chăm sóc và dịch vụ sửa chữa bảo hành nhanh chóng 24h trên toàn quốc.

CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VÀ TỰ ĐỘNG HÓA HOÀNG THIÊN

Hotline             : 0909 783 803 - 0906 777 516 - 0906 777 504

Địa chỉ             : C124 Khu Dân Cư Thới An, Đường Lê Thị Riêng, Phường Thới An, Quận 12, TP.HCM

Tel                   : (028) 62 955 240 / 62 955 214 - Fax: (028) 62 955 241

Email   : hthscale@hoangthienscale.com

Website           : www.canhoangthien.com

Fanpage           : phutungcandientu

1. Xưởng SX               : Đường 148, Bình Mỹ, Củ Chi, TP.HCM

Hotline: 0906 777 516

2. VPĐD Hà Nội         :  Số 2628 HH3A, Linh Đàm, Hà Nội

Hotline: 0906 777 516 - 0909 783 803

3. VPĐD Cần Thơ      : 132k/5 Đường Nguyễn Văn Cừ, P. An Khánh, Q. Ninh Kiều, Cần Thơ

Hotline: 0909 713 803 - 0909 783 803

4. VPĐD Rạch Giá- An Giang : Số 4530, TT. Thạnh An, H. Vĩnh Thạnh, TP Cần Thơ – Rạch giá

Hotline: 07 103 856 840 – 0947 975 957

Cân Ô Tô Điện Tử Nhật Bản Hãng ADVINA AND-Japan

Báo giá và lắp đặt hệ thống trạm cân ô tô, xe tải  công nghệ Nhật Bản 60, 80, 100, 120  hãng ADVINA ( ADN-Japan ). Chi phí xây dựng toàn bộ 1 trạm cân mới.

Cân Ô Tô Điện Tử Nhật Bản Hãng ADVINA  AND-Japan

Bộ sản Phẩm Cân ô tô Nhật Bản hãng AND-Japan , bao gồm các sản phẩm sau :

• Đầu hiên thị cân                      :  AND -4329A Hãng ADVINA-Japan
• Cảm ứng lực cân kỹ thuật số             :  LCC11-30T-ADVINA
• Hộp nối loadcell                      :  MODEL JXHG 4-6-8 Loacell



Thiết Bị Cân Ô Tô Điện Tử Nhật Bản hãng AND -Japan

• Thiết bị cân ô tô Nhật Bản  hãng AND  phù hợp hầu hết với các loại trạm cân ô tô hiện nay như trạm cân chìm hay nổi.
• Phù hợp với mọi loại sàn cân khác nhau trong hệ thống trạm cân ô tô .
• Đem lại sự chính xác tuyệt đối. Mức độ ổn định và sai số cân hoàn hảo.
• Sản phẩm cân ô tô Nhật Bản hãng AND được nhiều doanh nghiệp lớn trên thấp cả nước tin dùng.
• Giá trạm cân ô tô Nhật Bản hãng AND phụ thuộc vào các yêu tố sau :
• Loại trạm cân ô tô : cân ô tô chìm , cân ô tô nổi , Cân ô tô nữa chìm nữa nối .
• Kích thước sàn cân : Kích thường thường sử dụng : 3x10m , 3x12m , 3x16m….
• Bộ thiết bị cân ô tô hãng AND sở hữu cấu hình mạnh mẽ không kén chọn loại sàn cân, phù hợp với tất cả trạm cân xe tải.
• Mặt khác, Loadcell Nhật Bản Model LCC11-30T-ADVINA đây là loại cảm biến được làm từ thép không gỉ, sáng bóng và dễ lâu chùi.
• Bởi vậy, khả năng chịu lực của nó rất tốt. Dành cho các ngành công nghiệp nặng. Thiết kế nhỏ gọn dễ dàng vận chuyển bất cứ nơi đâu

Trạm điều khiển Cân Ô Tô Điện Tử Nhật Bản hãng AND -Japan

Chi Tiết bộ sản phẩm cân ô tô Nhật Bản hãng AND- Japan ( ADVINA ) :

1. Đầu hiển thị cân Hãng ADVINA Model AD -4329A :

Đặc điểm sản phẩm :

Đầu hiển thị cân hãng AND Model AD-4329A

• Được bao bọc bởi chất liệu thép không gỉ, kích thước 192 X 96 X 165 mm, và nhẹ 1,8 kg phù hợp cho việc mang vác đầu cân. Bên cạnh đo, các cạnh được bo cong, màn hình và thân máy được thiết kế cân đối tạo nên vẻ hiện đại, thời trang.
• Màn hình xem kết quả cân chất lượng cao
• Màn hình rộng, độ phân giải nội của A/D 16.000.000 lần xấp xỉ 10 lần/ giây kết hợp công nghệ màn hình VFD với chất lượng sắc nét, dễ đọc.
• Kết nối với máy vi tính nhanh, chính xác
• Đầu  cân điện tử AD4329A hãng AND-Japan được trang bị cổng giao tiếp RS232 C có bốn ngõ vào và bốn ngõ ra chạy mượt mà với các tải trọng từ 5kg đến 150 tấn. Truyền  kết quả cân đến máy tính nhanh chóng, chính xác.Bạn chỉ mất khoảng vài giây để bạn khởi động đầu cân, tối ưu hiệu quả công việc.

Thông tin sơ bộ sản phẩm:

• Đầu cân được vỏ bảo vệ bằng thép không gỉ.
• Nguồn điện : AC adaptor.
• Giao tiếp : RS-232C.,
• Có bốn ngỏ vào và bố ngõ ra
• Kiểu treo tường hoặc có giá đỡ.
• Các phím : ON/Off, Gross/Net, Zero, Tare, Print, *, Enter.
• Ứng dụng : cân bàn, cân sàn , cân pallet, cân ô tô.... 

Thông số kỹ thuật đầu hiển thị cân AND-Japna Model AD-4329A

Đầu cân AD 4329A AND Japan

• Model  AD-4329A
• Độ nhạy đầu vào        0.15㎶/D
• Khoảng điều chỉnh điểm Zero -35mV ~ +35mV
• Nguồn cấp loadcell     5V DC ±5% 120mA
• Sai số tuyến tính         0.005% of full scale
• Khả năng kết nối         8 loadcell 350 Ohm. 16 loadcell 800 Ohm
• Loại A.D          Sigma Delta
• Độ phân giải nội của A/D        16.000.000
• Tốc độ A/D chuyển đổi           xấp xỉ 10 lần/ giây
• Nguồn điện sử dụng   AC220V
• Cổng giao tiếp tiêuchuẩn        RS232C
• Màn hình         VFD , 7 số , số cao  13mm
• Đơn vị cân      kg, t,lb
• Kích thước      192 x 96 x 165 mm
• Trọng lượng    1.8kg
• Tiêu chuẩn bảo vệ      IP65
• Nhiệt độ sử dụng        -5°C + 40°C, >85% RH
• Các Option      OP-01 Parallel BCD output (open collector)
• OP-02 Comparator output (relay output)
• OP-03 RS-422/485
• OP-07 Analog output (4-20mA)

 

2. Cảm biến tải Loadcell AND  LCC11-30T-ADVINA

• Cảm biến lực Loadcell LCC11 30 tấn hãng AND  chuyên dụng dành cho lắp đặt cảm biến trạm cân ô tô xe tải điện tử.
• Cân Hoàng Thiên là nơi cung cấp các loại cảm biến tải Loadcell giá hợp lý hoàn toàn nhập khẩu chính hãng 100% từ Nhật Bản .

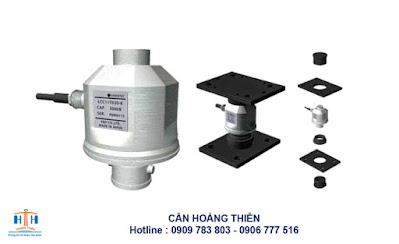

Loadcell LCC11 30 tấn hãng AND

Lắp đặt Cảm biến tải AND LCC11

Cấu hình cảm biến tải loadcell and LCC11 30 tấn

• Khả năng cân (t): 10, 20, 25, 30, 35, 40.
• Cấp chính xác : OIML R60 C3
• Điện áp biến đổi : (2 ± 0.002 ) mV/V
• Sai số lặp lại : (≤ ± 0.01) %R.O
• Độ trễ : (≤ ± 0.02) %R.O
• Sai số tuyến tính: ( ≤ ± 0.02 ) %R.O
• Quá tải (30 phút) : ( ≤ ± 0.02 ) %R.O
• Cân bằng tại điểm : ("0" ≤ ± 1) %R.O
• Bù nhiệt : ( -10 ~ +40) °C
• Nhiệt độ làm việc :(-20 ~ +60) °C
• Nhiệt độ tác động đến tín hiệu ra: (≤ ± 0.002 )%R.O/°C
• Nhiệt độ tác động làm thay đổi điểm "0" : (≤ ± 0.002 ) %R.O/°C
• Điện trở đầu vào : (380 ± 4) Ω
• Điện trở đầu ra : (350 ± 1) Ω
• Điện trở cách điện: ≥ 5000 (ở 50VDC) MΩ
• Điện áp kích thích: 6 ~ 15 (DC/AC) V
• Điện áp kích thích tối đa : 20 (DC/AC) V
• Quá tải an toàn: 150 %
• Quá tải phá hủy hoàn toàn: 300%
• Tuân thủ theo tiêu chuẩn: IP68
• Chiều dài dây tín hiệu: 13m

 

Loadcell  Nhật Bản AND LCC11 30 Tấn

3. Sản xuất , gia công , lắp đặt sàn cân ô tô Nhật Bản

• Sàn cân ô tô được chế tạo theo kích thước và tải trọng chịu tải :
• Kích thước sàn cân ô tô thông dụng : 3x10m , 3x12m , 3x16m….
• Tải trọng sàn cân ô tô được dùng phổ biến như sau : 30, 40, 60, 80, 100, 120 Tấn
• Sàm cân ô tô Được thiết kế và chế tạo tại Việt Nam hoặc nhập khẩu từ nước ngoài
• Thiết kế chịu quá tải an toàn   : 150% tải trọng.
• Dầm chính                              : U300-U250….
• Tôn sàn                                               : 8mm , 10mm….
• Vật liệu dùng chế tạo              :
• Thép nhập ngoại trực tiếp, mặt sàn cân được liên kết với các dầm thép chịu lực.
• Các dầm chịu lực được chế tạo bằng thép tâm với công nghệ hàn tự động,
• Các dầm chịu lực được gia cố tối đa đảm bảo khả năng chịu tải tốt.
• Sàn cân được sơn 02 lớp      : 01 lớp sơn chống gỉ (Expo) và 01 lớp sơn màu .
• Sàn cân được thiết kế giao động 4 góc chống va đập khi cân.



Sản xuất và lắp đặt sàn cân ô tô 80 Tấn

 

4. Hộp nối Loadcell cân ô tô Nhật Bản Model JXH-G

Thông số kỹ thuật hộp nối loadcell

• Model: Hộp nối tín hiệu loadcell
• Hộp nối 4 - 6 -8 loadcell



• Ngoài ra, cân Hoàng Thiên còn cung cấp các loại  sản phẩm như : cân sàn, trạm cân xe tải, cân bàn điện tử, cân phân tích, cân kỹ thuật, cân treo, cân tính giá, cân công nghiệp,...
• Phụ kiện cân như : loadcell, dây cáp, bàn cân, đầu cân.
• Đảm bảo hang chính hãng 100% từ các thương hiệu cân điện tử nổi tiếng như : CAS, Ohaus, Yaohua, Excell, AND, Metter Toledo, Jadever, Kern, Kendy, VMC,...

• Với uy tín và kinh nghiệm sản xuất và cung cấp và lắp đặt nhiều trạm cân ô tô điện tử trên thị trường.  Bảo đảm đem đến cho Quý công ty sản phẩm hoàn thiện nhất và dịch vụ nhanh nhất

• Fanpage           : https://www.facebook/phutungcandientu.vn/

• Xưởng SX : Đường 148, Bình Mỹ, Củ Chi, TP.HCM  : Hotline: 0906 777 516

• VPĐD Hà Nội:  Số 2628 HH3A, Linh Đàm, Hà Nội
• Hotline: 0906 777 516 - 0909 783 803

• VPĐD Cần Thơ: 132k/5 Đường Nguyễn Văn Cừ, P. An Khánh, Q. Ninh Kiều, Cần Thơ
• Hotline: 0909 713 803 - 0909 783 803

• VPĐD Rạch Giá- An Giang: Số 4530, TT. Thạnh An, H. Vĩnh Thạnh, TP Cần Thơ – Rạch giá.   Hotline: 07 103 856 840 – 0947 975 957
•


Lắp đặt trạm cân ô tô hãng AND-Japan Công nghệ nhật bản ( ADVINA)



Cung cấp và lắp đặt trạm cân xe tải, ô tô công nghệ đến từ Nhật Bản. Bộ thiết bị hãng ADVINA ( AND). Trạm cân có tải trọng đa dạng từ 40,60,80,100,120 Tấn.  Kiểu sàn cần đa mẫu mã, Lắp đặt trạm cân kiểu nối, Kiểu chìm, Kiểu nữa nối nữa chìm. Giá cả lắp đặt trạm cân hợp lý, cạnh tranh và rẻ nhất thì trường Việt Nam.

Bộ sản phẩm bao gồm

Đầu hiển thị cân                                  : Model  AD-4329A Hãng ADVINA (AND)

Cảm biến tải ( Loadcell )                    : Model  AND LCC11-30T-ADVINA

Hộp nối Loadcell ( Box loadcel)         : Model JXH-S

Đèn hiển thị                                         : Led

Phụ kiện kèm theo                              : Máy tính , Máy in , Ổn áp , bản hiển thị phụ .



Trạm Cân ô tô Nhật Bản 80 Tấn hãng ADN

Trạm điều khiển và thông tin cân AND-Japan

1. Đầu hiển thị AND AD-4329A Hãng ADVINA



-          Được bao bọc bởi chất liệu thép không gỉ, kích thước 192x96x165 mm, và nhẹ 1,8 kg phù hợp cho việc mang vác đầu cân. Bên cạnh đo, các cạnh được bo cong, màn hình và thân máy được thiết kế cân đối tạo nên vẻ hiện đại, thời trang.

-          Màn hình xem kết quả cân chất lượng cao

-          Màn hình rộng, độ phân giải nội của A/D 16.000.000 lần xấp xỉ 10 lần/ giây kết hợp công nghệ màn hình VFD với chất lượng sắc nét, dễ đọc.

-          Kết nối với máy vi tính nhanh, chính xác

-          Đầu  cân điện tử AD4329A  AND  được trang bị cổng giao tiếp RS232 C có bốn ngõ vào và bốn ngõ ra chạy mượt mà với các tải trọng từ 5kg đến 150 tấn. Truyền  kết quả cân đến máy tính nhanh chóng, chính xác.Bạn chỉ mất khoảng vài giây để bạn khởi động đầu cân, tối ưu hiệu quả công việc.

Thông tin sản phẩm:

-          Đầu cân được vỏ bảo vệ bằng thép không gỉ.

-          Nguồn điện : AC adaptor.

-          Giao tiếp : RS-232C.,

-          Có bốn ngỏ vào và bố ngõ ra

-          Kiểu treo tường hoặc có giá đỡ.

-          Các phím : ON/Off, Gross/Net, Zero, Tare, Print, *, Enter.

-          Ứng dụng : cân bàn, cân sàn , cân pallet, cân ô tô....

Mô tả chi tiết sản phẩm:

Thông số kỹ thuật

Model	AD-4329A
Độ nhạy đầu vào	0.15㎶/D
Khoảng điều chỉnh điểm Zero	-35mV ~ +35mV
Nguồn cấp loadcell	5V DC ±5% 120mA
Sai số tuyến tính	0.005% of full scale
Khả năng kết nối	8 loadcell 350 Ohm. 16 loadcell 800 Ohm
Loại A.D	Sigma Delta
Độ phân giải nội của A/D	16.000.000
Tốc độ A/D chuyển đổi	xấp xỉ 10 lần/ giây
Nguồn điện sử dụng	AC220V
Cổng giao tiếp tiêuchuẩn	RS232C
Màn hình	VFD , 7 số , số cao  13mm
Đơn vị cân	kg, t,lb
Kích thước	192 x 96 x 165 mm
Trọng lượng	1.8kg
Tiêu chuẩn bảo vệ	IP65
Nhiệt độ sử dụng	-5°C + 40°C, >85% RH
Các Option	OP-01 Parallel BCD output (open collector)  OP-02 Comparator output (relay output) OP-03 RS-422/485 OP-07 Analog output (4-20mA)



2. LOADCELL AND LCC11-30T-ADVINA

Cảm biến lực loadcell LCC11 30 tấn AND chuyên dụng dành cho lắp đặt cảm biến trạm cân ô tô xe tải điện tử. Cân Hoàng Thiên là nơi cung cấp các loại cảm biến tải Loadcell giá hợp lý hoàn toàn nhập khẩu chính hãng 100%. Trãi qua 6 năm hoạt động với mục tiêu lấy uy tín và hợp tác lâu dài để phát triển công ty.

-          Với  chất lượng tốt nhất dành cho các loại trạm cân xe tải chìm hay nổi. Phù hợp với mọi loại sàn cân khác nhau. Đem lại sự chính xác tuyệt đối. Mức độ ổn định cân hoàn hảo. Điều này được nhiều doanh nghiệp trên thấp cả nước tin dùng.

-          Sở hữu cấu hình mạnh mẽ không kén chọn loại sàn cân, phù hợp với tất cả trạm cân xe tải. Mặt khác, đây là loại cảm biến được làm từ thép không gỉ, sáng bóng và dễ lâu chùi. Bởi vậy, khả năng chịu lực của nó rất tốt. Dành cho các ngành công nghiệp nặng. Thiết kế nhỏ gọn dễ dàng vận chuyển bất cứ nơi đâu.

 Loadcell Nhật bản Model  AND LCC11 30 tấn

Cấu hình cảm biến tải loadcell AND LCC11 30 tấn

-          Khả năng cân (t): 10, 20, 25, 30, 35, 40.

-          Cấp chính xác : OIML R60 C3

-          Điện áp biến đổi : (2 ± 0.002 ) mV/V

-          Sai số lặp lại : (≤ ± 0.01) %R.O

-          Độ trễ : (≤ ± 0.02) %R.O

-          Sai số tuyến tính: ( ≤ ± 0.02 ) %R.O

-          Quá tải (30 phút) : ( ≤ ± 0.02 ) %R.O

-          Cân bằng tại điểm : ("0" ≤ ± 1) %R.O

-          Bù nhiệt : ( -10 ~ +40) °C

-          Nhiệt độ làm việc :(-20 ~ +60) °C

-          Nhiệt độ tác động đến tín hiệu ra: (≤ ± 0.002 )%R.O/°C

-          Nhiệt độ tác động làm thay đổi điểm "0" : (≤ ± 0.002 ) %R.O/°C

-          Điện trở đầu vào : (380 ± 4) Ω

-          Điện trở đầu ra : (350 ± 1) Ω

-          Điện trở cách điện: ≥ 5000 (ở 50VDC) MΩ

-          Điện áp kích thích: 6 ~ 15 (DC/AC) V

-          Điện áp kích thích tối đa : 20 (DC/AC) V

-          Quá tải an toàn: 150 %

-          Quá tải phá hủy hoàn toàn: 300%

-          Tuân thủ theo tiêu chuẩn: IP68

-          Chiều dài dây tín hiệu: 13m

3. HỘP NỐI ANALOG YAOHUA JXH 8C/ JXH6C/ JXH 4C

Đặc tính :

-          Độ chính xác: Lựa chọn dựa vào 2 thành phần: Thứ nhất, đầu cân điện tử có độ phân giải trong càng cao thì hiển thị càng chính xác (nên chọn > 1500e). Thứ hai, độ nhạy cảm biến Loadcell càng nhỏ thì chính xác cao (nên chọn <= +_ 2mv).

-          Độ bền: Lệ thuộc vào hai yếu tố: Người sử dụng và chất lượng cân điện tử. Vì vậy hãy giữ gìn vệ sinh cân điện tử sạch sẽ. Đồng thời, nên chọn cân điện tử được bao bọc vỏ bên ngoài bằng sắt không rỉ hoặc vật liệu tốt hơn. Cân phải đạt các tiêu chuẩn IP65 trở lên thuộc những nhãn hiệu phổ biến.

Thông số kỹ thuật Hộp nối analog Yaohua JXH chính hãng Hoàng Thiên

-          Able to connect with strain gauge load cell at resistance of 350-800 ohm, excitation 5~15V DC (TVS pipe Umax=18V)

-          Selection of connection mode:

·         JXH-xB for parallel mode;

·         JXH- xC for serial mode ( x for quantity of load cell : 4, 6, 8 )

·         (Dành cho kết nối cảm biến lực 4 6 8)

-          Model: JXH-4C; JXH-4B; JXH-6C; JXH-6B; JXH-8C; JXH-8B

-          High precision potentiometer

-          Selection of stainless steel housing, aluminum housing, plastic housing

-          For parallel mode, wire connection method with selection of compacting or  welding

-          For parallel mode, equipped with TVS pipe

-          Customized for 10 wire



Tùy thuộc vào nhu cầu mà loại cân có nhiều kích cỡ, giá tiền khác nhau và thông số khác nhau.



Để lựa chọn đúng sản phẩm phù hợp công việc gọi ngay chuyên gia Cân Hoàng Thiên:

Hotline                         : 0909.783.803 - 0906.777.516 - (08) 62 955 240

Email               : hthscale@hoangthienscale.com



Ngoài ra, cân Hoàng Thiên còn cung cấp các loại  sản phẩm như : cân sàn, trạm cân xe tải, cân bàn điện tử, cân phân tích, cân kỹ thuật, cân treo, cân tính giá, cân công nghiệp,...

Phụ kiện cân như : loadcell, dây cáp, bàn cân, đầu cân.

Đảm bảo hang chính hãng 100% từ các thương hiệu cân điện tử nổi tiếng như : CAS, Ohaus, Yaohua, Excell, AND, Metter Toledo, Jadever, Kern, Kendy, VMC,...



Chăm sóc và dịch vụ sửa chữa bảo hành nhanh chóng 24h trên toàn quốc.



CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VÀ TỰ ĐỘNG HÓA HOÀNG THIÊN

Hotline        : 0909 783 803 - 0906 777 516 - 0906 777 504

Địa chỉ        : C124 Khu Dân Cư Thới An, Đường Lê Thị Riêng, Phường Thới An, Quận 12, TP.HCM

Tel              : (028) 62 955 240 / 62 955 214 - Fax: (028) 62 955 241

Email          : hthscale@hoangthienscale.com

Website       : www.canhoangthien.com

1. Xưởng SX               : Đường 148, Bình Mỹ, Củ Chi, TP.HCM

Hotline: 0906 777 516

2. VPĐD Hà Nội         :  Số 2628 HH3A, Linh Đàm, Hà Nội

Hotline: 0906 777 516 - 0909 783 803

3. VPĐD Cần Thơ      : 132k/5 Đường Nguyễn Văn Cừ, P. An Khánh, Q. Ninh Kiều, Cần Thơ

Hotline: 0909 713 803 - 0909 783 803

4. VPĐD Rạch Giá- An Giang : Số 4530, TT. Thạnh An, H. Vĩnh Thạnh, TP Cần Thơ – Rạch giá

Hotline: 07 103 856 840 – 0947 975 957
